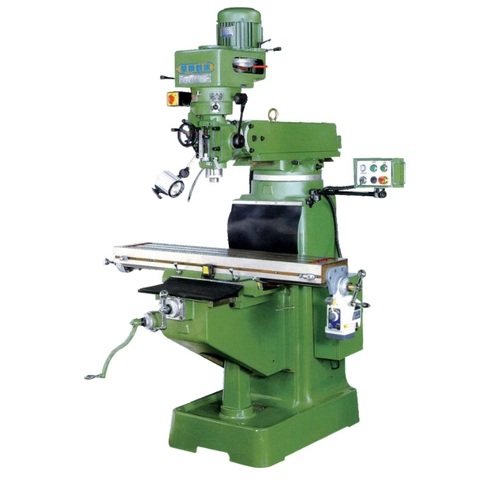

Máy phay vạn năng Ying shun YSM-16SS
|
Đặc điểm kĩ thuật |
Đơn vị |
YSM-16VS/SS) |
|
Thông số kỹ thuật |
|
|
|
Hành trình |
|
|
|
Hành trình trục X (M/A) |
mm |
858/750 |
|
Hành trình trục Y (M/A) |
mm |
426 |
|
Hành trình truc Z (M/A) |
mm |
380 |
|
Hành trình nòng |
mm |
127 |
|
Góc xoay thân máy |
Độ |
360 |
|
Góc xoay đầu trục chính ( Trái/ phải ) |
Độ |
±45 |
|
Góc xoay trục chính (Trước/sau) |
Độ |
±45 hoặc cố định |
|
Khoảng cách từ trục chính tới bàn máy |
mm |
80-460 |
|
Khoảng cách từ trục chính đến thân máy |
mm |
255-726 |
|
Bàn máy |
|
|
|
Kích thước bàn |
mm |
1270 x 254 |
|
Rãnh chữ T( Width + No + Pitch) |
mm |
16x3x55 |
|
Tải trọng bàn lớn nhất |
kg |
250 |
|
Trục chính |
|
|
|
Kiểu truyền động (Dây đai) |
|
|
|
Tốc độ |
|
Vô cấp(50-3500) 8 cấp( 66-2700) |
|
Bước tiến |
mm |
0.04/0.08/0.15 |
|
Độ côn |
Loại |
NT 30 |
|
Động cơ |
|
|
|
Động cơ trục chính |
HP |
3 |
|
Kích thước trọng lượng |
|
|
|
Kích thước đóng gói |
mm |
1750x1550x1850 |
|
Trọng lượng máy |
kg |
1100 |
