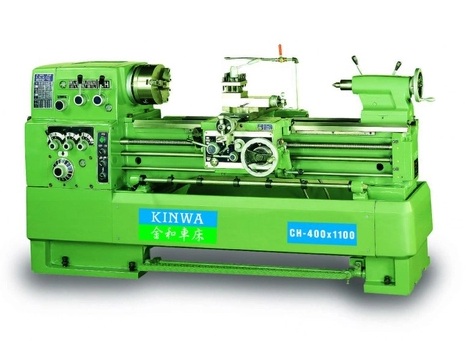

Máy tiện vạn năng Kinwa CH-430x1100
|
Thông số kỹ thuật |
|
|
Đường kính tiện trên băng |
432 mm |
|
Tiện qua bàn xe dao |
268 mm |
|
Tiện qua khe hở cầu |
610 mm |
|
Chiều rộng trước khe cầu |
150 mm |
|
Khoảng cách chống tâm( A1 - 6, A2 - 6 ) |
767, 1067, 1667mm ( A1 - 6, A2 - 6 ) |
|
Chiều rộng bàn máy |
300 mm |
|
Hành trình của bàn dao |
145 mm |
|
Hành trình trượt ngang |
265 mm |
|
Đầu máy |
|
|
Đường kính lỗ trục chính |
58 mm ( 78 mm) * |
|
Độ côn trục chính |
MT6xMT4 |
|
Kiểu đầu trục chính |
A1 - 6, D1 - 6 ( A2 - 6 ) * |
|
Số cấp tốc độ |
12 |
|
Dải tốc độ |
ø 58 mm : 35, 52, 75, 110, 160, 230, 330, 490, 650, 950, 1350, 2000 rpm ø 78 mm : 29, 43, 62, 90, 130, 190, 275, 405, 540, 790, 1120, 1650 rpm |
|
Tiện ren và bước tiến |
|
|
Số bước tiến |
36 |
|
Bước tiến dọc |
0.037 ~ 1.04 mm / rev ( P = 6 mm ) 0.035~0.98 mm / rev ( 4 TPI ) |
|
Đường kính trục vít me |
35 mm |
|
Tiện ren hệ anh |
2 ~ 72 TPI ( 44 loại ) |
|
Tiện ren hệ met |
0.2 ~ 14 mm ( 39 loại ) |
|
Ụ Động |
|
|
Hành trình ụ động |
170 mm |
|
Đường kính ụ động |
60 mm |
|
Độ côn ụ động |
MT 4 |
|
Động cơ |
|
|
Động cơ chính ( 30 min) |
5 HP ( 7.5 HP ) * |
|
Động cơ bơm làm mát |
1 / 8 HP |
|
|
|
|
Chiều cao |
1400 mm |
|
Floor space |
2000, 2300, 2900 × 1000 mm |
|
Cân nặng |
1500, 1600, 1800 kgs |
