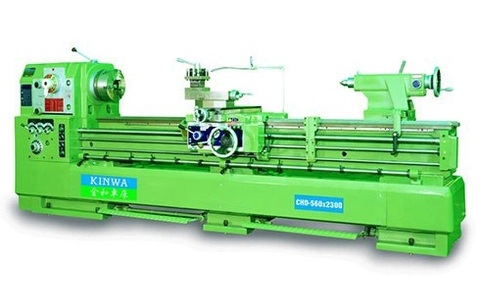

Máy tiện vạn năng Kinwa CHD-660x1500
|
Thông số kỹ thuật |
|
|
Đường kính tiện trên băng |
660 mm |
|
Tiện qua bàn xe dao |
445 mm |
|
Tiện qua khe hở cầu |
892 mm |
|
Chiều rộng trước khe cầu |
270 mm |
|
Khoảng cách chống tâm( A1 - 6, A2 - 6 ) |
808, 1443, 2218, 2968, 3983 mm |
|
Chiều rộng bàn máy |
400 mm |
|
Hành trình của bàn dao |
242 mm |
|
Hành trình trượt ngang |
400 mm |
|
Đầu máy |
|
|
Đường kính lỗ trục chính |
104 mm |
|
Độ côn trục chính |
MT7 x MT5 |
|
Số cấp tốc độ |
12 |
|
Kiểu trục chính |
A2 - 8, D2 - 8, D1 - 11 |
|
Dải tốc độ |
4 P : 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 rpm 6 P : 8, 13, 20, 31, 47, 70, 100, 150, 230, 350, 530, 800 rpm |
|
Tiện ren và bước tiến |
|
|
Số bước tiến |
36 |
|
Bước tiến dọc |
0.037 ~ 1.04 mm / rev ( P = 6 mm, 12 mm ) 0.035 ~ 0.98 mm / rev ( 4 TPI, 2 TPI )0.035~0.98 mm / rev ( 4 TPI ) |
|
Đường kính trục vít me |
45 mm |
|
Tiện ren hệ anh |
2 ~ 72 TPI / 44 Kinds ( 1 ~ 42 TPI / 48 loại ) |
|
Tiện ren hệ met |
0.2 ~ 14 mm / 39 Kinds ( 0.4 ~ 28 mm / 44 loại ) |
|
Ụ động |
|
|
Hành trình ụ động |
250 mm |
|
Đường kính ụ động |
80 mm |
|
Độ côn ụ động |
MT # 5 |
|
Động cơ |
|
|
Động cơ chính ( 30 min ) |
10 HP / 4 P |
|
Động cơ bơm làm mát |
1 / 8 HP |
|
Chiều cao |
1500 mm |
|
Floor space |
2300, 2900, 3700, 4500, 5500 × 1200 mm |
|
Cân nặng |
2400, 2500, 3000, 3200, 3700 kgs |
